一、應用背景 |
蒸汽在設備內放出了汽化潛熱后變成了等溫的飽和凝結水，這部分高溫凝結水如果能夠得到有效的利用就可以大大的降低企業的生產能耗。但是由于高溫氣蝕以及換熱設備的溫度不同，造成高溫凝結水很難得到有效的回收利用。
|
二、工作原理 |

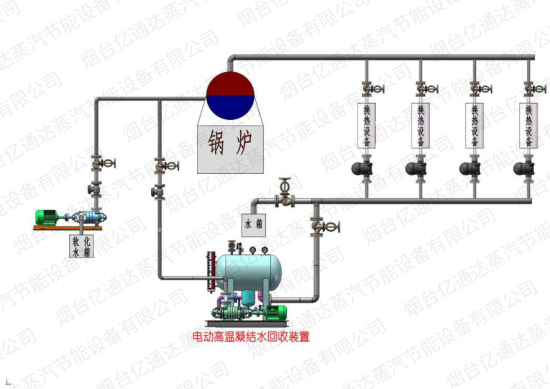

換熱設備經疏水閥排出的水、汽混合物匯集到回收裝置的積水罐中，通過高溫泵將罐內的水汽混合物輸送到鍋爐或者其它地方。
|
三、同類產品相較表 |
|
產品類型 |
|
|
高溫電動凝結水回收裝置VS強力抽吸回收機 |
高溫電動凝結水回收裝置易損件更少，產品穩定可靠；具有價格優勢，性價比更高。 |
|
高溫電動凝結水回收裝置VS往復式蒸汽回收機 |
往復式蒸汽回收機易損件多，產品維修率高；采用脈沖形式，容易造成供水管線抖動；安裝形式多采用不符合國家安全規定的多點進水方式。 |
|
四、產品系列 |
|
設備型號 |
類型 |
高溫泵選型 |
外形尺寸說明 |
|||||
|
高溫泵類型 |
輸送水溫 |
是否通冷卻水 |
輸送揚程 |
流量范圍 |
密封形式 |
|||
|
YTD-DZ-A-I |
標準型 |
高溫泵 （防氣蝕技術） |
<130℃ |
否 |
0-200米 |
1m3-100m3 |
高溫機械密封 |
若凝結水回收量<4噸/小時。 設備的外形尺寸一般是：長×寬×高=2米×1.5米×1.8米 其他根據客戶具體工況設定定制。 |
|
專用型 |
||||||||
|
YTD-DZ-A-Ⅱ |
標準型 |
高溫泵 （防氣蝕技術） |
<160℃（特別適合95℃-110℃，防汽蝕效果佳） |
是 |
0-100米 |
10m3-350m3 |
專利專用密封環 |
|
|
專用型 |
||||||||
|
YTD-DZ-A-Ⅲ |
標準型 |
高溫泵 （防氣蝕技術） |
<220℃ |
是 |
0-200米 |
8m3--30m3 |
高溫機械密封 |
|
|
專用型 |
||||||||
說明：1、還可根據客戶需要設計定做。
2、水平距離的揚程換算方式：水平距離1000米，所需揚程為5米。
五、產品圖片
|
設備圖片 |
|
|
||
|

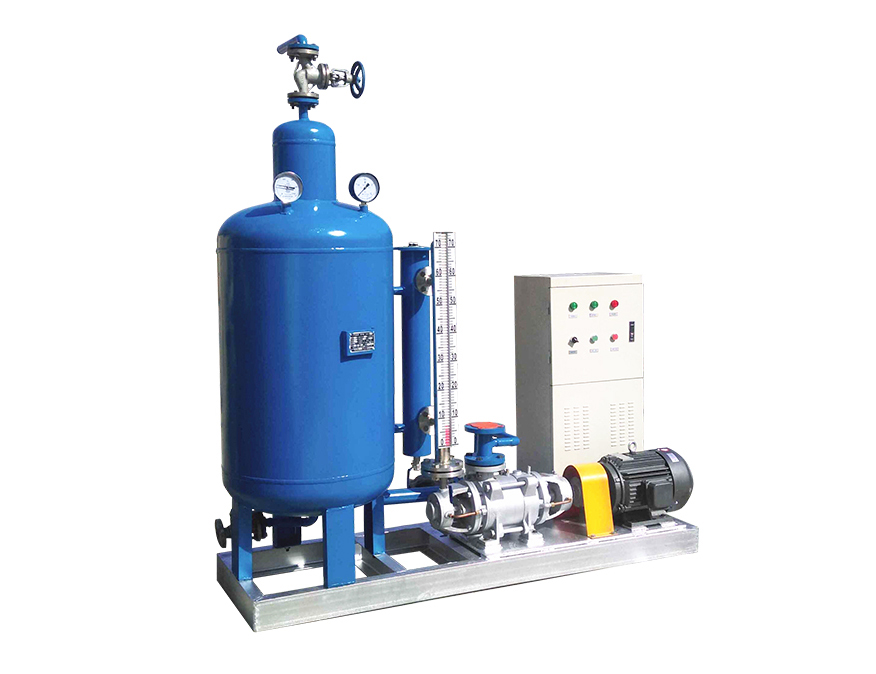

標準型 |

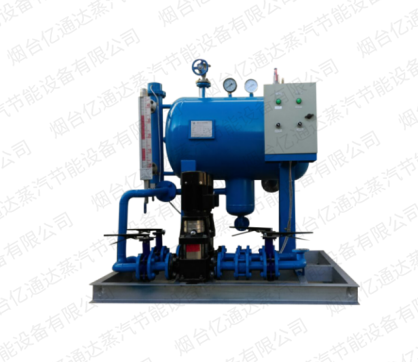

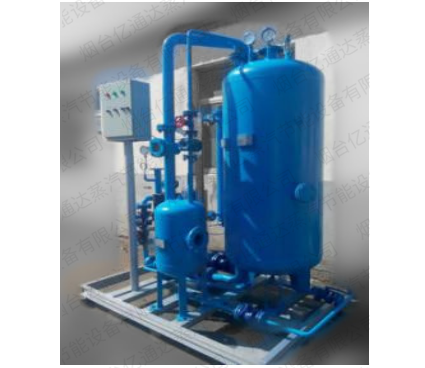

專用型 |
|||
|
高溫泵圖片 |
|
|
|
|
|

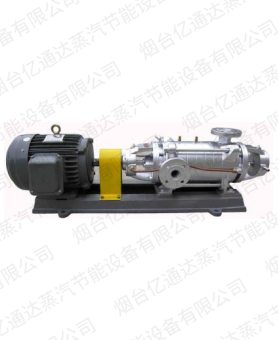

不銹鋼高溫泵 |

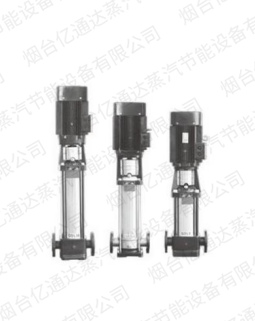

億通達高溫泵 |
品牌高溫泵 |
||
|

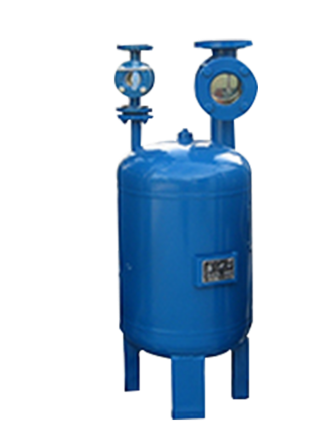

六、輔機介紹——回水爬高器 |
應用背景：
蒸汽凝結水經過疏水閥排出后會產生大量的汽體，這部分蒸汽由兩部分組成：其一，高溫凝結水壓力降低后會閃蒸出二次蒸汽。其二，疏水閥在排水的過程中也會泄露蒸汽。蒸汽的流速在20-30米/秒，凝結水的流速1-2米，所以回水管線如果不能很好的處理水汽分層流動問題，就會出現水擊、水錘現象，嚴重時會影響到設備的正常運行。
在大型的凝結水回收管網中，凝結水的回水總管線不可避免的需要抬高，這就造成凝結水在回水總管內由低到高進行流通，回水管線中的二次蒸汽也要經過立管由底到高，正常狀態下蒸汽流速比水高10倍左右，但是，在立管中二者的流速是一樣的，這就必然導致回水管線憋汽憋水，從而導致回水不暢。
工作原理：凝結水進入回水爬高器的儲存罐時，通過調節閥調節進行水汽分層，蒸汽從蒸汽管線進入橋架，凝結水從水管進入橋架。
產品性能優勢
1、回水爬高無壓力：水汽在立管中分離爬升，系統排水更暢通。
通過調整汽路的調節閥，讓罐內形成一定壓力P1（由于水封的作用可以形成這個壓力），橋架的回水管線壓力為P2,橋架離地面的高度為h，P1—P2=0.1Mpa時，h就可以達到10米。
2、設備使用壽命長——沒有任何運動部件，使用壽命長，免于維護。
|
七、訂貨參數 |
|
凝結水參數 |
|||
|
輸送溫度 |
輸送揚程 |
輸送流量 |
總管線在地面還是空中 |
