油脂行業“（無疏水閥式）蒸汽冷凝水閉路回收系統”

產品介紹

          ——可使蒸汽消耗費用降低10%左右、

生產效率提高10%、

鍋爐綜合節能15%-25%

第一部分  前言

一、蒸汽系統節能改造的現狀

蒸汽在設備內換熱放出了汽化潛熱后變成了等溫的飽和凝結水，這部分高溫凝結水如果能夠得到有效的利用將大大的降低企業的生產能耗。

但在實際節能改造過程中，由于不同行業的生產工藝不同，這部分余熱的回收方式不同。特別是在一些生產工藝比較復雜的行業，這部分余熱的回收難度很大。

若采用不合理的改造方式，會帶來節能不徹底，或者節能影響生產效率，導致節能改造失敗。

二、蒸汽系統節能改造的終極理想

 1）高溫凝結水閃蒸出不同品位的蒸汽，在生產線中得到最大限度的利用。

 2）生產設備的換熱效率始終最佳。

 3）生產線中無法利用的能量全部密閉循環到鍋爐。

第二部分  油脂行業蒸汽使用現狀

一、用汽壓力不同——食用油加工行業用汽設備的壓力分別是0.8MPa，0.6Mpa,0.4Mpa，0.3MPa,0.05MPa。

二、設備排水不暢——蒸炒鍋，平板烘干機等設備如果采用普通疏水閥，會導致設備排水不暢，實際操作中經常需要開旁通排水、造成漏氣量加大。

三、解決的難度

       以上兩點給常規的閉路循環節能改造帶來很大的挑戰，改造難點在于——如何在實現節能的同時，保障生產效率，使綜合經濟效益達到最高？！

第三部分  油脂行業目前的蒸汽節能改造方式分析

一、采用導熱油的工藝改造方式

說明：在榨油車間使用導熱油鍋爐來供熱。

優點：（1）導熱油的加工溫度高，可以提高生產效率；

          （2）使用導熱油可以實行熱能的封閉循環；

缺點：（1）增加一臺鍋爐運行成本，且導熱油鍋爐熱效率較低；

          （2）受熱不均，造成產品成色不好；

          （3）循環泵需要連續運轉，電耗高；

          （4）導熱油更換的成本高；

          （5）存在安全隱患，一旦泄露，極易造成火災及人員燙傷；

        結語：能夠提高生產效率，但節能效果不佳；

二、使用單一冷凝水回收裝置的節能改造方式

說明：在回水管線上使用往復式回收機、電動凝結水回收裝置等，將疏水閥排出的凝結水和泄露的蒸汽進行回收，二次蒸汽通過排壓閥門泄壓，泄露的蒸汽輸送到軟化水箱，高溫凝結水輸送到鍋爐。

優點：高溫水回到鍋爐，達到一定的節能效果。

缺點：（1）封閉回收后回水管線的壓力升高，疏水閥的疏水能力就會大大降低，會影響到設備的換熱效率，降低生產效率。

          （2）二次蒸汽進入水箱后能量的利用率很低。

          （3）易損件增多，增加系統的不穩定性。

 結語：有一定的節能效果，但降低了生產效率，綜合經濟效益不高；

 三、只使用疏水閥的節能改造方式

說明：使用疏水閥進行節能，將疏水閥之后的熱水通過管線進行回收利用。

優點：改造簡單，可以通過減少疏水閥的漏氣率的方法達到節能降耗的目的

缺點：（1）高溫凝結水產生的二次閃蒸沒有回收利用；

          （2）疏水閥泄露的蒸汽沒有回收利用；

          （3）蒸炒鍋，平板烘干機等設備經常需要開旁通來疏水，增加蒸汽的泄漏。

             以上部分帶來的損失占鍋爐總能耗15%-25%

 結語：能保證一定的生產效率，但還有很大的節能空間。

第四部分  煙臺億通達“（無疏水閥式）蒸汽冷凝水閉路回收系統”



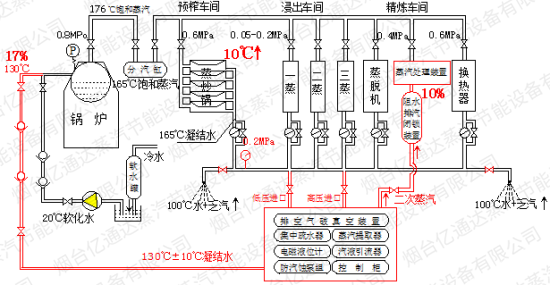

 一、系統工藝流程圖





二、工藝流程說明

1、“回收主機”安放在浸出車間附近，榨油車間、浸出車間及精煉車間所有換熱設備的凝結水及泄漏的蒸汽通過“專用閥門”輸送到“回收主機”的“系統集中疏水器”內。

2、通過“噴射增壓裝置”將分離后的乏汽提取處理后，輸出符合工藝要求的微過熱蒸汽直接打入蒸脫機使用，可代替蒸脫機蒸汽消耗50%左右。

3、同時通過具有“防汽蝕功能的高溫泵組”將130℃-140℃高溫凝結水直接封閉打入鍋爐汽包循環利用。

整個生產線各路回水不相互干擾，疏水暢通，無跑冒滴漏！

三、綜合效益分析

   1、鍋爐節能15%-25%，鍋爐蒸發量增加20%。

      機理：鍋爐供水溫度130℃；生產線供氣量下降10%；生產效率10%；鍋爐排污率下降50%。

    2、蒸汽消耗量降低10%左右。

      機理：疏水排出的二次蒸汽得到最高效的回收利用。

    3、鍋爐的供水品質得到改善，鍋爐的排污率降低。

      機理：回到鍋爐的凝結水是純凈水。

   4、工人的勞動強度降低。

      機理：操作工不需要擔心疏水閥憋水影響生產，維修工不需要維修疏水閥，鍋爐工處理水量減少 ，排污減少，燃料輸送減少。

     5.生產效率提高10%，蒸炒鍋、平板烘干機溫度提高10℃。

機理：設備排水通暢，換熱效率最佳。

第五部分  現場運行實景



  以下系湖南桃源科宏油脂有限公司現場使用運行圖

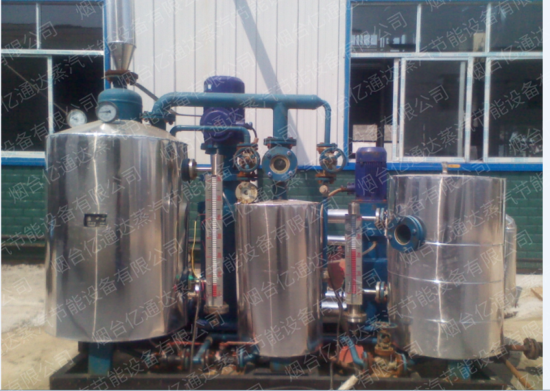

   一、回收主機安放在浸出車間附近



主機尺寸	長×寬×高=2米×1.8米×1.7米
安裝要求	地面平整，硬實即可
主機重量	1.2噸
高溫泵性能	具有卓越的防高溫汽蝕功能，轉速低，1450轉/min；密封為專用航空材質，耐磨損耐高溫防滲漏性能超強，空轉無損傷

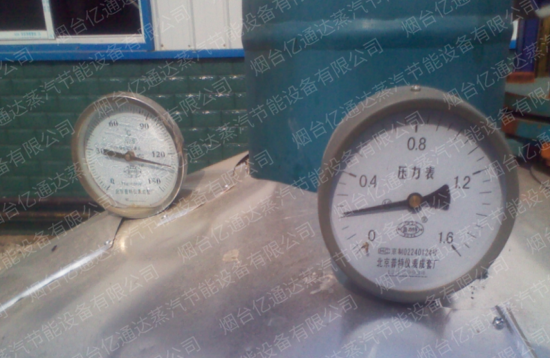

二、回收主機運行壓力及凝結水溫度顯示

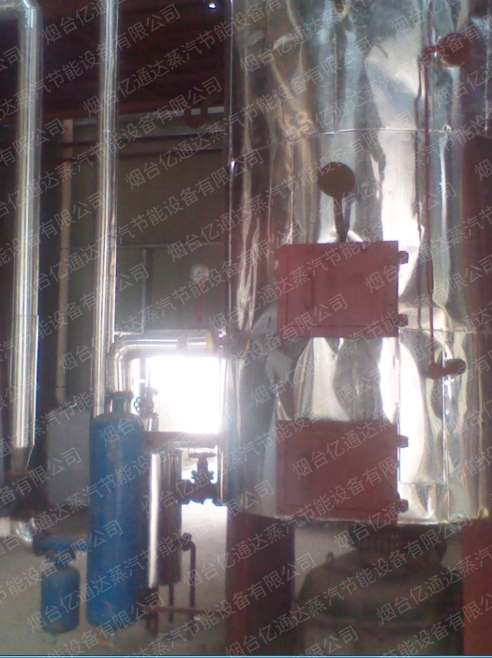

三、回收系統中的二次蒸汽進入蒸脫機安裝運行圖



  經數百家油脂用戶的實踐驗證，這部分蒸汽品質優于原供蒸汽。

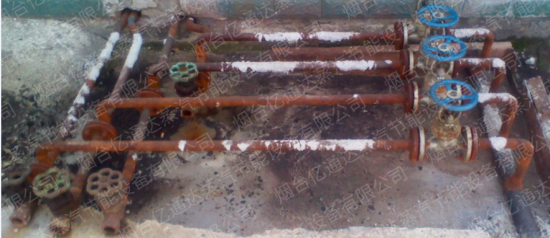

    四、預榨車間管線及閥門安裝圖

    注：右邊為無疏水閥閉路系統回收管路安裝路徑和方式，左邊檢修時備用凝結水回水管路，切換時開啟關閉閥門即可。

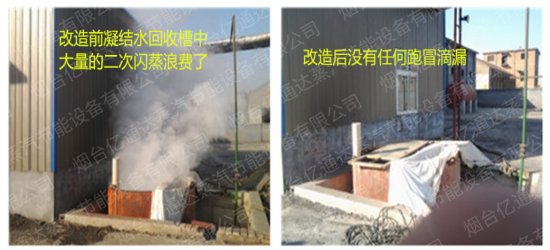

  五、凝結水集水罐技改前后效果對比圖



第六部分  案例分享



      迄今為止，已成功為近350家食用油（毛油）企業提供完美的蒸汽系統改造方案，98%以上的企業節能效果超過預期；95%以上的企業3-4個月收回投資成本！
