專業設備

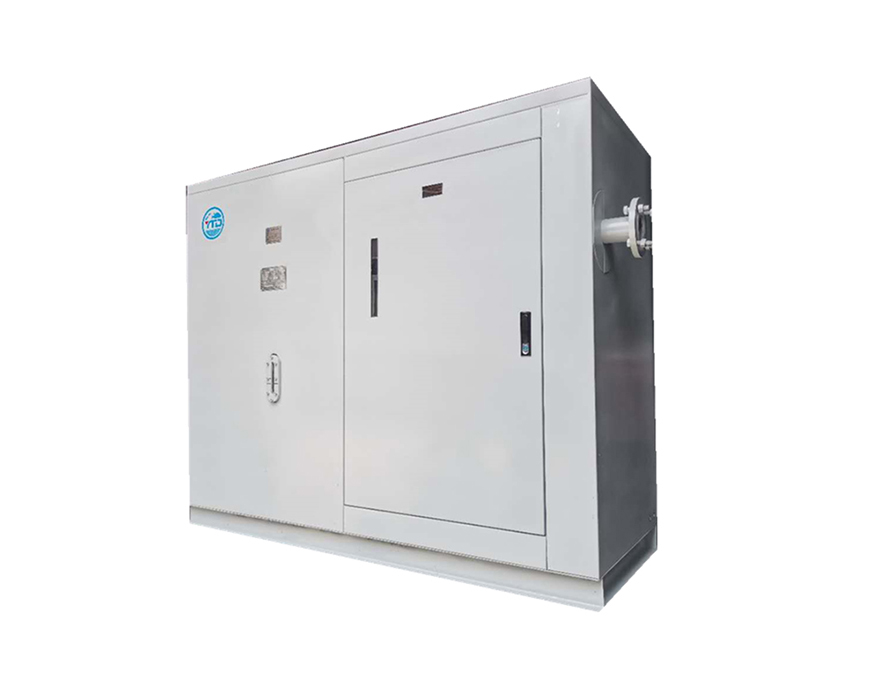

YTD蒸汽節能機是煙臺億通達蒸汽節能設備有限公司經多年研發后投放市場的一款新型蒸汽節能產品,主要應用于疏水不良的換熱系統,通過對疏水系統的優化&節能改造,可改善提高疏水換熱效果的同時,使單位產品的蒸汽消耗下降5%-20%。

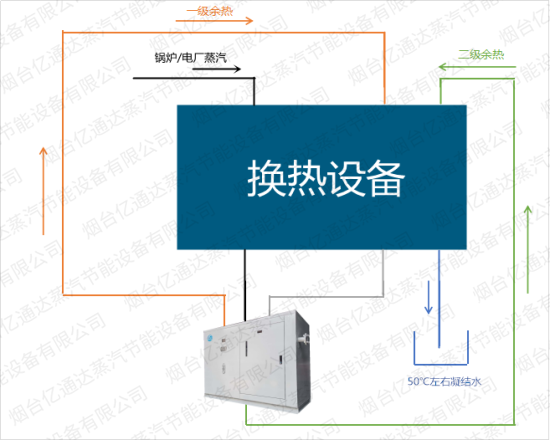

1、應用流程:
使用蒸汽節能機代替疏水閥,將水汽混合物分離成二次蒸汽和凝結水;二次蒸汽加壓后,直接輸送到供汽系統使用;凝結水打入生產再利用。
2、設備組成 |
● 系統集中疏水器(專利號2017207724802):按照疏水閥的結構設計的超大型疏水器,可以確保每個生產線/生產單元,所有的設備排水,單臺設備不再使用疏水閥。
● 水汽分離系統(專利號2017203191353):根據閃蒸罐重力分離的原理,疏水管線的水汽混合物在該系統中分離成水和二次蒸汽。
● 汽水比例調節閥(發明專利號2021102484574):根據每一個生產工藝的不同需要調節二次蒸汽和凝結水的比例,以達到理想的使用效果。
● 二次蒸汽加壓裝置:利用特斯拉閥的原理,將蒸汽加壓打入供汽管線使用
● 凝結水加壓裝置:利用了蒸汽的余壓對低溫凝結水加壓。揚程在10-30米(超過此揚程,需要使用泵加壓)
3、工作流程
(1)使用【YTD蒸汽節能機】完成所有換熱設備的排水,單臺設備不再使用疏水閥。
(2)蒸汽凝結水在【YTD蒸汽節能機】中進行水汽分離,變成二次蒸汽和凝結水。
(3)二次蒸汽經過【YTD蒸汽節能機】的加壓裝置升壓后,直接打入供汽管線使用,凝結水通過高溫泵輸送到鍋爐或者其他地方。
4、產品亮點 |
●業內提高疏水換熱效果的余熱回收產品。
●自有鍋爐與外源供汽工況通用。
●相比傳統密閉式冷凝水回收節能提高10%左右;外供蒸汽節省蒸汽10%-20%。
●整機一體,沒有易損件,不需要消耗動力,不用維修保養。
